Como Funciona o Processo de Instalação de Wallbox
A instalação de um wallbox exige planejamento elétrico, análise da carga disponível e adequação às normas de segurança. O carregador veicular trabalha com alta potência contínua e, por isso, precisa de um circuito dedicado para garantir segurança, desempenho e durabilidade da instalação.
Análise Inicial do Local
Antes da instalação é realizada uma vistoria técnica para verificar:
- Distância entre o quadro elétrico e o ponto de instalação;
- Tipo de alimentação disponível (127V, 220V, monofásico, bifásico ou trifásico);
- Capacidade do padrão de entrada;
- Estado da instalação elétrica existente;
- Necessidade de aumento de carga junto à concessionária;
- Local adequado para fixação do equipamento;
- Ventilação e proteção contra chuva e sol.
Também é verificado o modelo do veículo elétrico e a potência máxima suportada pelo carregamento.
Processo de Instalação
Dimensionamento Elétrico
Após a vistoria é realizado o dimensionamento correto da instalação, incluindo:
- Disjuntor exclusivo para o wallbox;
- Bitola adequada dos cabos;
- Sistema de aterramento;
- Proteção contra surtos elétricos;
- DR (Dispositivo Diferencial Residual);
- Eletrodutos e infraestrutura elétrica.
O dimensionamento varia conforme a potência do carregador e a distância da instalação.
Preparação da Infraestrutura
Nesta etapa são executados:
- Passagem de tubulação;
- Instalação de eletrodutos;
- Fixação de suportes;
- Passagem dos cabos elétricos;
- Adequação do quadro elétrico;
- Instalação das proteções obrigatórias.
Quando necessário, também é realizada a ampliação do padrão de energia.

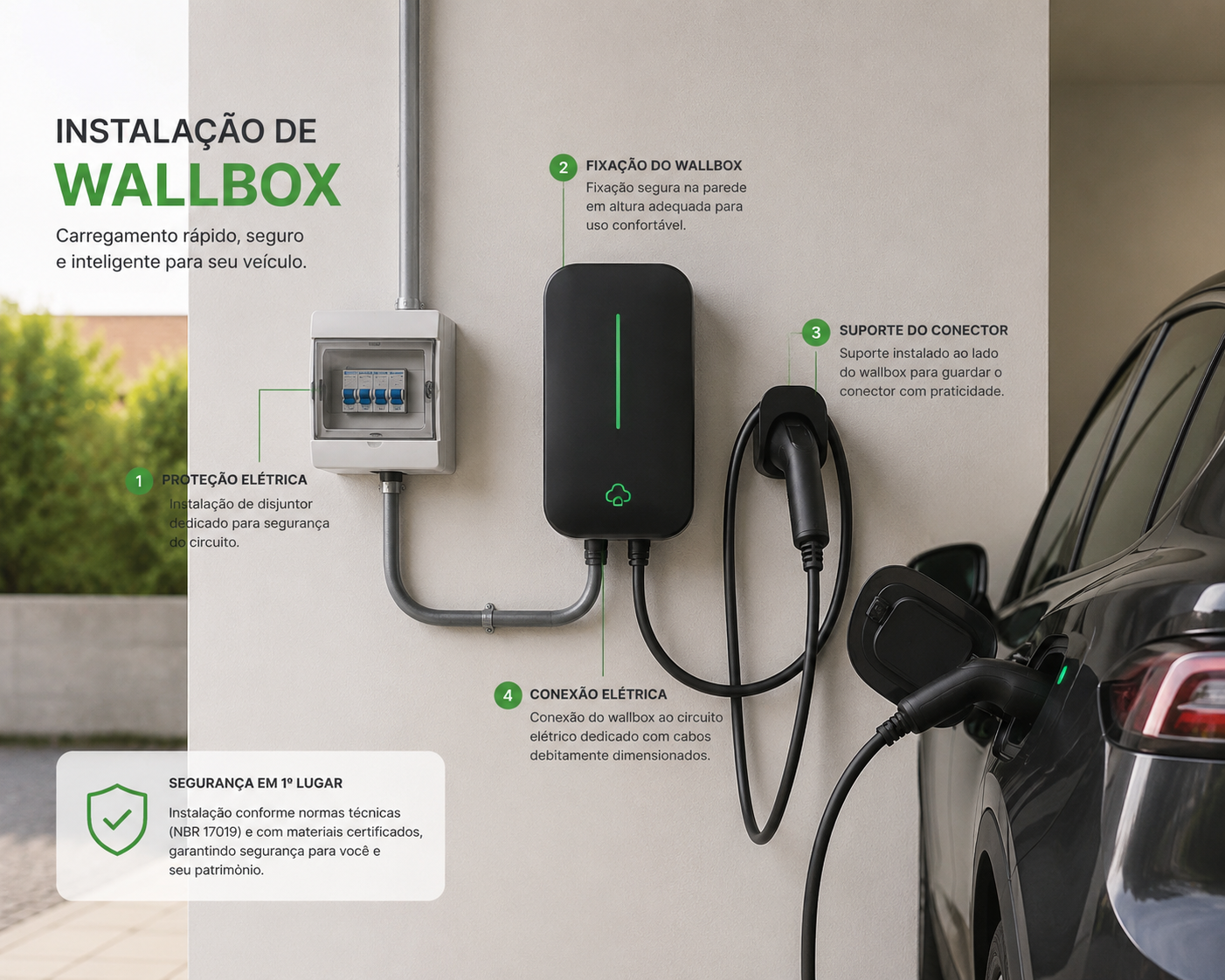

Instalação do Wallbox
O equipamento é fixado na parede e conectado ao circuito dedicado. Após a energização são realizados:
- Testes elétricos;
- Configuração do carregador;
- Teste de comunicação;
- Verificação de aterramento;
- Teste de carregamento do veículo.
Padrões Mínimos Necessários
Circuito Exclusivo
O wallbox deve possuir um circuito independente, sem compartilhamento com outros equipamentos da residência.
Tensão Compatível
A maioria dos wallbox residenciais utiliza:
- 220V bifásico;
- 220V trifásico;
- Em alguns casos 127V, dependendo do modelo.
Aterramento Obrigatório
Um aterramento eficiente é indispensável para:
- Segurança do usuário;
- Proteção do veículo;
- Funcionamento correto do carregador;
- Evitar choques e falhas eletrônicas.
Proteções Elétricas
É obrigatório possuir:
- Disjuntor dimensionado corretamente;
- DR de proteção;
- DPS contra surtos elétricos;
- Cabos certificados e compatíveis com a corrente do equipamento.
Capacidade da Rede Elétrica
A instalação deve suportar a potência contínua do carregador sem sobrecarga. Em alguns imóveis pode ser necessário:
- Aumento de carga;
- Troca do padrão;
- Migração para rede bifásica ou trifásica.
Importância da Instalação Profissional
A instalação de wallbox deve seguir normas técnicas como a NBR 5410 e recomendações do fabricante. Uma instalação inadequada pode causar:
- Superaquecimento dos cabos;
- Queda de energia;
- Danos ao veículo;
- Risco de incêndio;
- Perda de garantia do equipamento.
Por isso, é fundamental que todo o processo seja executado por um eletricista qualificado e com experiência em carregadores veiculares.
